Обслуживание Nailtask DCCN100x2: сервисный режим и замена бойка

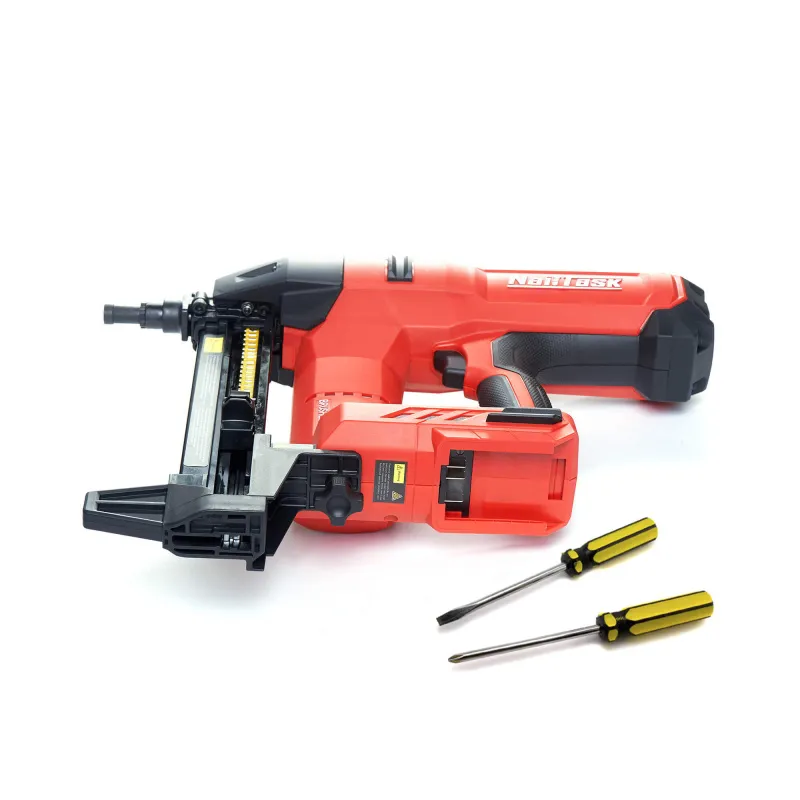

Замена бойка и обслуживание Nailtask DCCN100x2

1.       Переводим пистолет в «сервисный режим»:
          a.       Для перехода в сервисный режим необходимо упереть ствол пистолета в твердую поверхность в выключенном состоянии, но с установленной АКБ;
          b.       Нажать и держать кнопку включения пистолета до тех пор, пока индикатор вокруг кнопки начнет мигать;
          c.       Произвести выстрел (можно без гвоздя, желательно в деревянную поверхность, которую не жалко повредить), после выстрела боек останется в стволе, это означает пистолет перешел в сервисный режим.

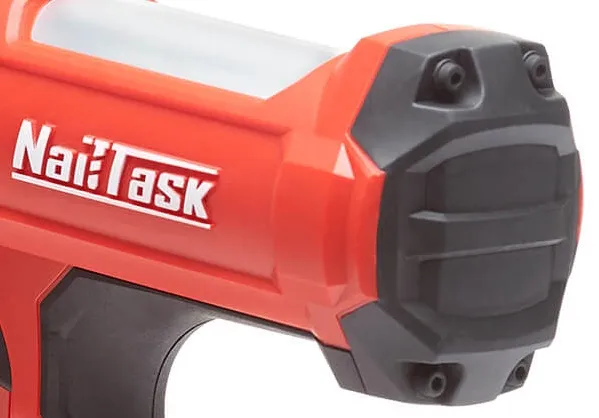

2.       Раскручиваем заднюю крышку (4 винта);

3.       Спускаем давление в воздушной камере (нажимаем на ниппель), если нужна только подкачка воздуха переходим к шагу 12;
4.       Снимаем передний, защитный, пластиковый кожух, для этого необходимо открутить 2 винта в передней части пистолета, которые крепят данный кожух;

5.       Раскручиваем все винты на пластиковом (красном) корпусе пистоле с обеих сторон, и отклеиваем этикетку снизу, около АКБ;
6.       Укладываем пистолет на бок на сторону, где выпирающая часть под мотор, и снимаем верхнюю половину корпуса;
7.       Поднимаем ресивер (каретку) и колбу и отсоединяем от редуктора (белый пластиковый цилиндр над мотором), для этого нужно с небольшим усилием потянуть «боевую» часть вверх;
8.       Для удобства дальнейшего разбора можно открутить контактные провода от ресивера (2шт.) или просто открутить колбу руками от рамы ресивера;
9.       Иногда колбу не удается открутить руками, в этом случае вам понадобятся тиски и рожковый ключ на 74мм;
10.   Заменить боек. Новый боек поставляется смазанным с кольцами и готовый к установке;
11.   Собрать в обратном порядке;
12.   Накачать воздушную камеру до 7-7,5 АТМ, закрутить заднюю пластиковую крышку;
13.   Если в процессе сборки получилось так, что боек оказался утоплен в цилиндр, необходимо накачать цилиндр на 1-2 АТМ, и перевести пистолет в сервисный режим – п.1, после чего накачать 7-7,5 АТМ

Важно! Работа со снятой задней пластиковой крышкой, закрывающей ниппель, может привести к разрушению задней части корпуса монтажного пистолета (из-за отдачи).

Обратите внимание: В процессе работы передняя часть пистолета забивается пылью от бетона, и для предотвращения заклинивания каретки (носик пистолета при этом начинает "болтаться"), необходимо периодически отчищать (продувать) и обрабатывать WD40, ресивер (каретку) монтажного пистолета.
